| 径向超声波焊接系统 这是一种通过径向（即圆周方向）施加超声波振动来焊接两个通常为圆柱形的塑料部件的技术。与传统超声波焊接（焊头垂直向下振动）不同，它的振动方向是沿着工件的切线方向。
径向超声波焊接系统核心原理：
1. 将两个需要焊接的圆柱形工件（如滤清器、管道、容器等）嵌套在一起。
2. 一个特制的径向焊头（又称“C型”焊头或环绕式焊头）从外部环绕住工件。
3. 焊头产生水平方向的、高频的径向振动，振动能 量通过上工件传递到焊接接触面。
4. 接触面因摩擦生热而熔化，在预设的压力下冷却后形成牢固的、气密/水密的环形焊缝。
径向超声波焊接系统主要设备构成
1. 超声波发生器：提供高频电信号。
2. 径向超声波换能器/振动系统：核心部件，将电能转换为径向的机械振动。

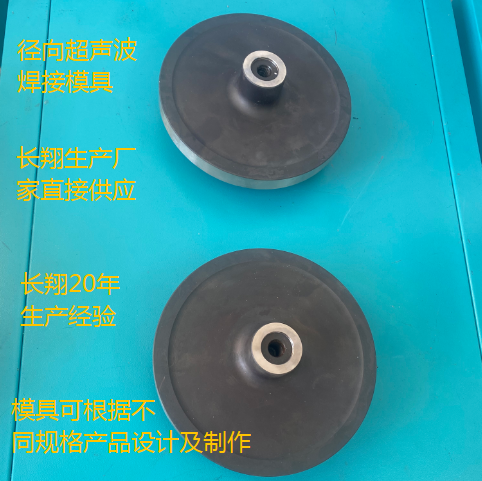

3. C型径向焊头：特殊的环绕式焊头，其内侧有用于传导振动的花纹。需要根据产品直径和材料设计。
4. 工装夹具：定位和固定上下工件。
5. 控制与气压系统：控制焊接时间、压力、振幅等参数，并提供焊接压力。
径向超声波焊接系统应用领域
· 汽车工业：燃油滤清器、机油滤清器、真空罐、传感器壳体、冷却液管等。
· 医 疗与包装：血液过滤器、输液器材、无菌包装容器、试剂管。
· 消费电子：防水音响外壳、智能穿戴设备壳体。
· 家电行业：净 水器滤芯、管路连接件。
· 工业制品：各种需要密封的塑料圆柱形容器、管道阀门等。
|
